Кран-манипулятор является незаменимым устройством на строительных площадках. Он необходим для транспортировки грузов малой и средней тяжести. У подобной техники много преимуществ и широкая сфера использования — один из них.
Главным органом КМУ является стрела, на конце которой размещается грузозахватное устройство, крюк на подвеске с гидравлическим приводом. Стрела имеет 3 основных варианта исполнения – Z-образная, L-образная и T-образная с различной функциональностью и грузоподъёмностью КМУ.
Форма Z – компактно складывается поперек оси автомобиля, переносит грузы через препятствия, но у неё малый вылет и ограниченная грузоподъемность. Требуется мощное шасси.
Форма L – громоздкая, тяжелая, располагается вдоль оси автомобиля над кузовом или погрузочной площадкой. Обладает более высокой грузоподъёмностью, но меньшей функциональностью.
Форма T — применяется для выполнения грузоподъемных работ на эвакуаторных платформах.
Критерии выбора.
Чтобы грамотно выбрать кран-манипулятор, учитывают следующие основные критерии:
- Вылет стрелы – в технических характеристиках КМУ указывается минимальный и максимальный вылет, от которого зависит грузоподъемность крана.
- Грузоподъемность.
Грузоподъёмность манипулятора имеет обратно пропорциональную зависимость от вылета стрелы — чем больше вылет стрелы, тем меньший груз он способен поднять. Поэтому в технических характеристиках указывается и тот и другой параметр.
Определяется также грузовой момент манипулятора М = GхL, измеряемый в тм. Чтобы его рассчитать, нужно вес груза в тоннах умножить на расстояние в метрах, на которое нужно переместить этот груз. По полученному числу М выбирается КМУ с ближайшим значением М, но на 5% большим расчётного.
Сфера применения
Здесь учитывается предполагаемое применение КМУ — вес грузов, расстояние перемещения, наличие препятствий, высота подъема, необходимость поворота и других манипуляций.
Монтаж манипулятора
Планируя кран-манипулятор купить, следует решить вопрос его монтажа, который обязательно должен выполняться квалифицированными специалистами. Монтаж производится на шасси или на неподвижную платформу.
Возможны следующие решения по монтажу КМУ:

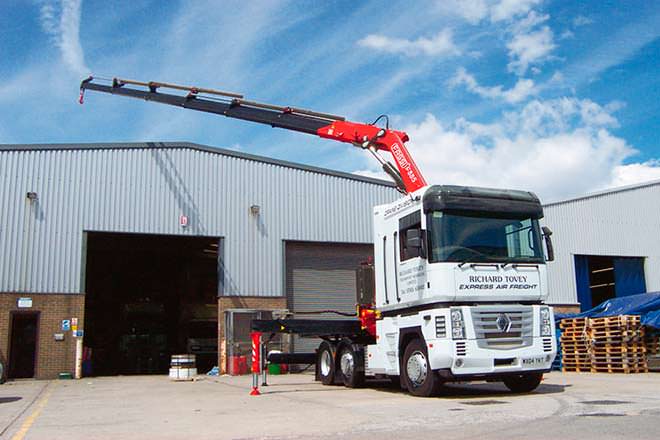

- за кабиной автомобиля — еще можно прицепить кузов или платформу;
- на заднем свесе рамы автомобиля – тоже возможно добавить платформу;
- на тягаче – при большой грузоподъёмности КМУ;
- на полуприцеп – могут использоваться разные шасси.
Комплектующие к манипуляторам
Чтобы сделать использование КМУ максимально эффективным, изготовители предлагают большой ассортимент дополнительных устройств в комплекте с манипулятором. Это позволяет купить манипулятор по выгодной цене и значительно сэкономить на покупке дополнительных изделий. Это изделия для увеличения скорости, грузоподъёмности, средства отображения состояния, управления, контроля. Сюда же относятся ограничитель подъёма, гидростанция 12/24V, лебедки.
Навесное оборудование
Чтобы не просто купить кран-манипулятор, но сделать его универсальным, выполняющим большой спектр задач, стоит сразу приобрести навесное оборудование различного предназначения. Это дополнительная экономия бюджета, во-первых. Это комплект сменных элементов, расширяющих возможности работы, во-вторых.
Варианты навесного оборудования: всевозможные захваты, вилочные подхваты, грейдеры, челюсти для укладки камня, буры, устройства для опорожнения контейнеров, грейферы, люльки.
Среди манипуляторов наибольшей популярностью пользуются КМУ с грузоподъемностью от 2,5 до 10 тонн, в силу их практичности и универсальности.
Кран-манипулятор Fassi F85b.0.22:
- max вылет стрелы 7,65 м;
- min вылет 2 м;
- грузоподъёмность на max вылете 3,92 т;
- грузоподъёмность на min вылете 1,05 т;
- угол поворота 400*;
- габариты 690х2240х1975 мм;
- вес 970 кг.
Fassi F65A.0.21 и грейферным захватом:
- max вылет стрелы 5,4 м;
- min вылет 2 м;
- грузоподъёмность на max вылете 1,16 т;
- грузоподъёмность на min вылете 3,0 т;
- угол поворота 370*;
- габариты 620х2240х1905 мм;
- вес 800 кг.
Купить кран-манипулятор в комплекте со всеми нужными изделиями — значит расширить возможности работы без привлечения дополнительных средств, при этом сэкономить время и деньги.
